Пакетные выключатели-переключатели серии ПВП 17 предназначены для установки в качестве коммутационных аппаратов в электрических цепях переменного тока для управления асинхронными электродвигателями с короткозамкнутым ротором в комплексных и вводно-распределительных устройствах для переключения без перегрузки в цепи ступеней напряжения трансформаторов сварочных контактных машин.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	ПВП 17-29	ПВП 17-31
Условный тепловой ток на открытом воздухе, А	63	100
Номинальное рабочее напряжение, В	380	380
Частота переменного тока, Гц	50, 60	50, 60
Номинальное напряжение  изоляции, В	660	660
Номинальные рабочие токи, А, для переключателей категорий применения:
АС-20А, АС-21А	63	100
АС-3	40	50; 63*
Число коммутационных цепей	1-16	1-10
Число пакетов	1-8	1-5

*Поставляется по согласованию между изготовителем и потребителем.

Механическая износостойкость ПВП 17 с количеством пакетов от 1 до 3 должна быть не менее 1.6 млн. переключений, выше 3 пакетов - не менее 0.5 млн. переключений. Число коммутационных цепей от 1 до 16.

Переключатели изготавливаются по виду крепления: фронтальным фланцем со стороны рукоятки, фронтальным фланцем с навесными замками. Зажимы выводов переключателей допускают боковое присоединение проводников (одножильных и многожильных), разделанных под штырь. Материал присоединяемых проводников - медь, алюминий. В переключателях применяются контакты марки КМК-А10М на основе серебра. ПВП 17 обеспечивает 125 электрических схем с диаграммами. Возможно изготовление других схем по требованию заказчика.

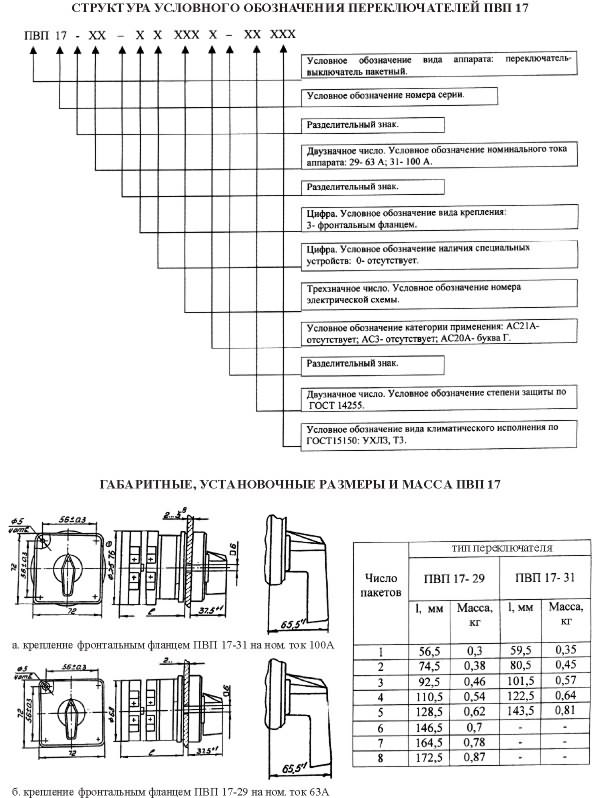

Пример записи при заказе: "ПВП 17-29-30301 УХЛЗ" - переключатель на номинальный ток 63А с креплением фронтальным фланцевым выполнен по схеме 301 со степенью  защиты IP 30, климатическое исполнение УХЛЗ.
"ПВП 17-31-30301 УХЛЗ" - переключатель на номинальный ток 100А с креплением фронтальным фланцевым выполнен по схеме 504 со степенью защиты IP 30, климатическое исполнение УХЛЗ.

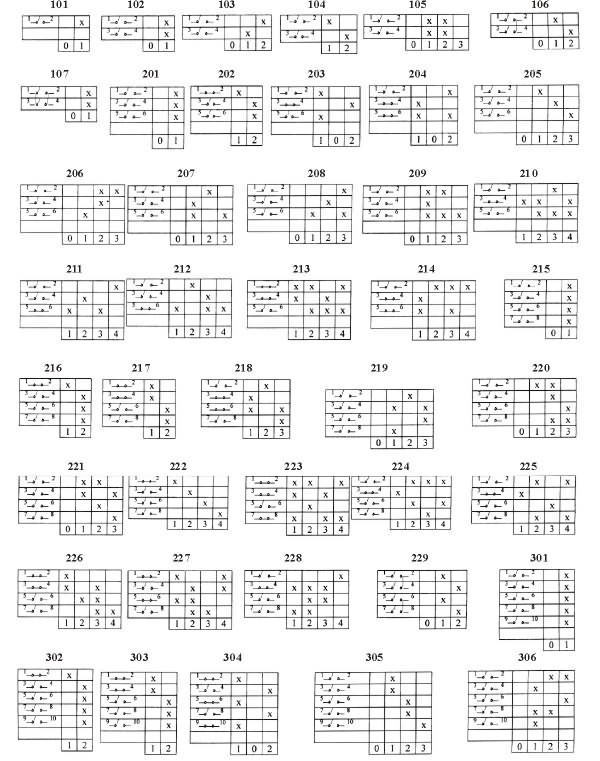

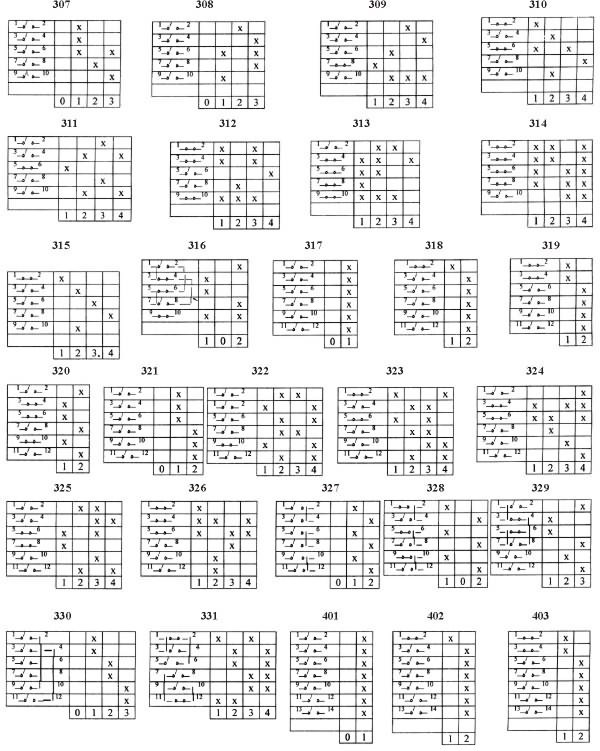

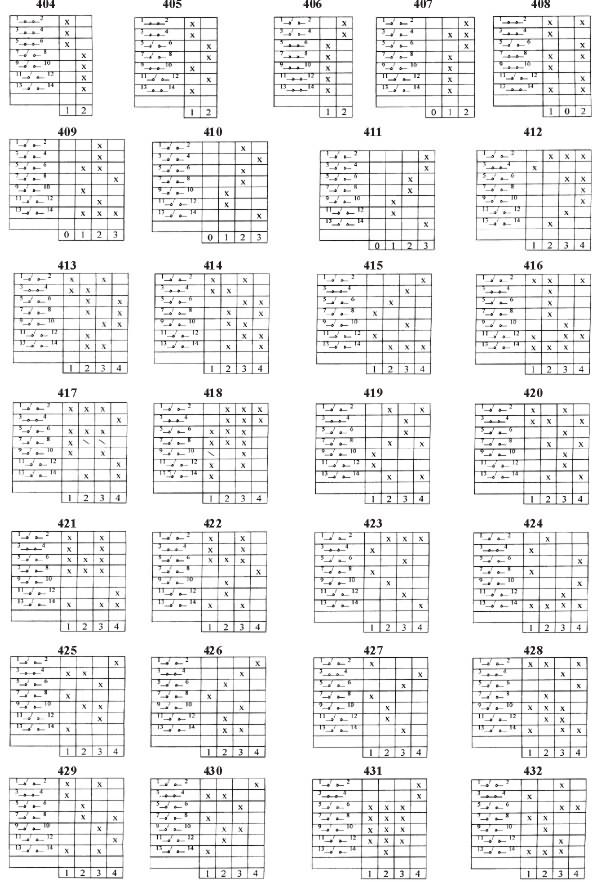

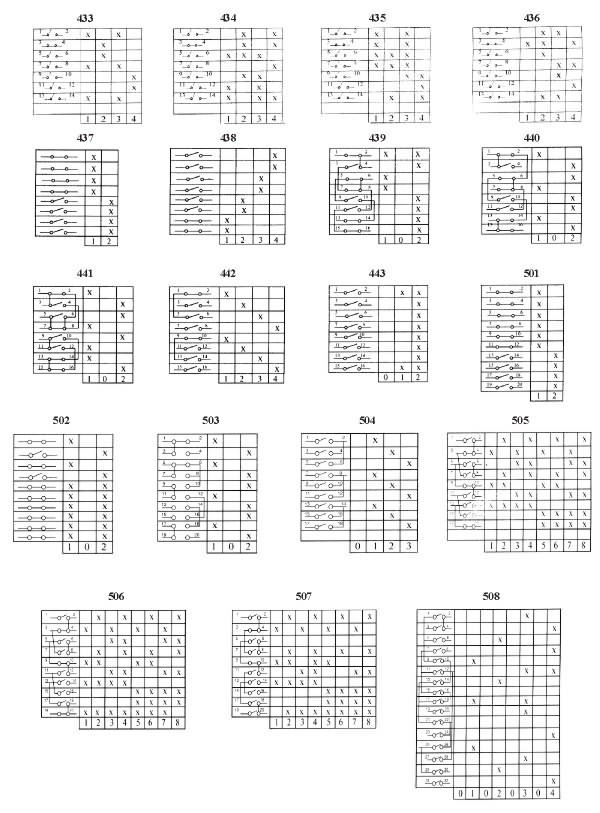

СХЕМЫ ЭЛЕКТРИЧЕСКИХ  СОЕДИНЕНИЙ ПЕРЕКЛЮЧАТЕЛЯ ПВП 17
