Контакторы электромагнитные открытого исполнения общего применения с естественным охлаждением серии КТ 6000Б (БС) и КТП 6000Б (БС) предназначены для включения и отключения приёмников электрической энергии.
Режимы работы по ГОСТ Р50030.1-2007 Прерывисто-продолжительный - работа при I ном. с периодом нагрузки без отключения не более 8 часов, но не менее 4 часов. Продолжительный режим работы – работа при I ном. для контакторов с контактами главной цепи на основе серебра, при 0.65Iном для контакторов с медными контактами и периодом нагрузки не менее 8 часов Кратковременный режим работы. Значения длительности рабочего периода должны выбираться из ряда 5,10,15,30 с и 10,30, 60,90 минут при условии включения не менее чем через 40 минут.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
КТ 6022Б(БС) |
КТ 6024Б(БС) |
КТП 6022Б(БС) |
КТП 6024Б(БС) |
|
Номинальный ток, А |
160 |
125 |
160 |
125 |
|
Номинальное напряжение, В |
380 |
380 |
380 |
380 |
|
Номинальное напряжение втягивающей катушки, В: |
|
|
|
|
| а) переменного тока |
36,10,127,220, |
36,110,127,220, |
- |
- |
|
б) постоянного тока |
- |
- |
24,48,110,220 |
24,48,110,220 |
|
Число вспомогательных контактов |
2 "З" и 2 "З" или |
2 "З" и 2 "З" или |
2 "З" и 2 "З" или |
2 "З" и 2 "З" или |
|
Число полюсов |
2/3 |
4 |
2/3 |
4 |
|
Допустимая частота включения циклов в час, вкл./час: |
1200 |
600 |
1200 |
600 |
|
Коммутационная износостойкость, тыс. циклов ВО: |
330 |
330 |
330 |
330 |
| Масса, кг |
6,1/7,2 |
9 |
|
|
|
Категория основного применения |
АС-4 |
АС-4 |
АС-4 |
АС-4 |

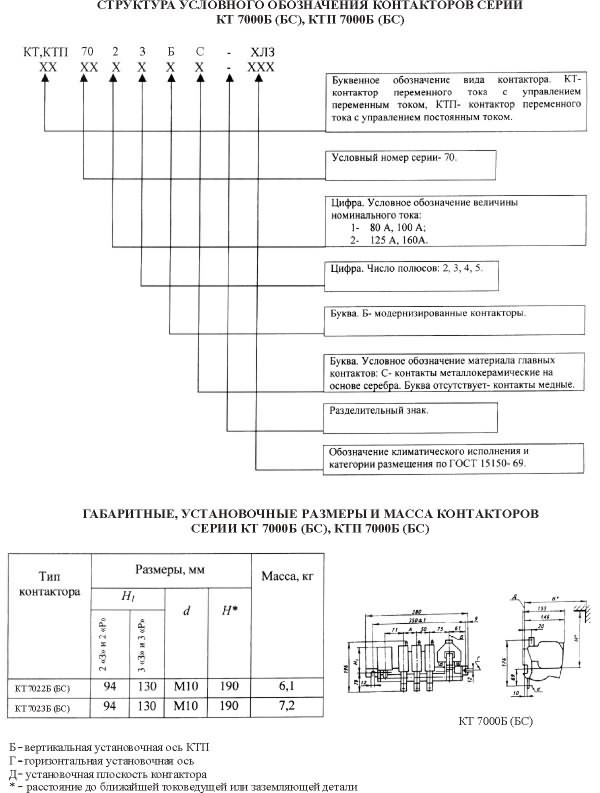

Пример записи при заказе: Контактор КТ 6023Б (БС) - УЗ, 220В, 3 "З" и 3 "Р" - контактор переменного тока серии КТ 6000Б (БС) на номинальный ток 160А для эксплуатации в условиях умеренного климата с втягивающей катушкой на 220В с тремя замыкающими и размыкающими вспомогательными контакторами.
Контактор КТП 6023Б (БС) - УЗ, 220В, 3 "З" и 3 "Р" - контактор переменного тока серии КТП 6000Б (БС) на номинальный ток 160А для эксплуатации в условиях умеренного климата с втягивающей катушкой на 220В с тремя замыкающими и тремя размыкающими вспомогательными контактами.
